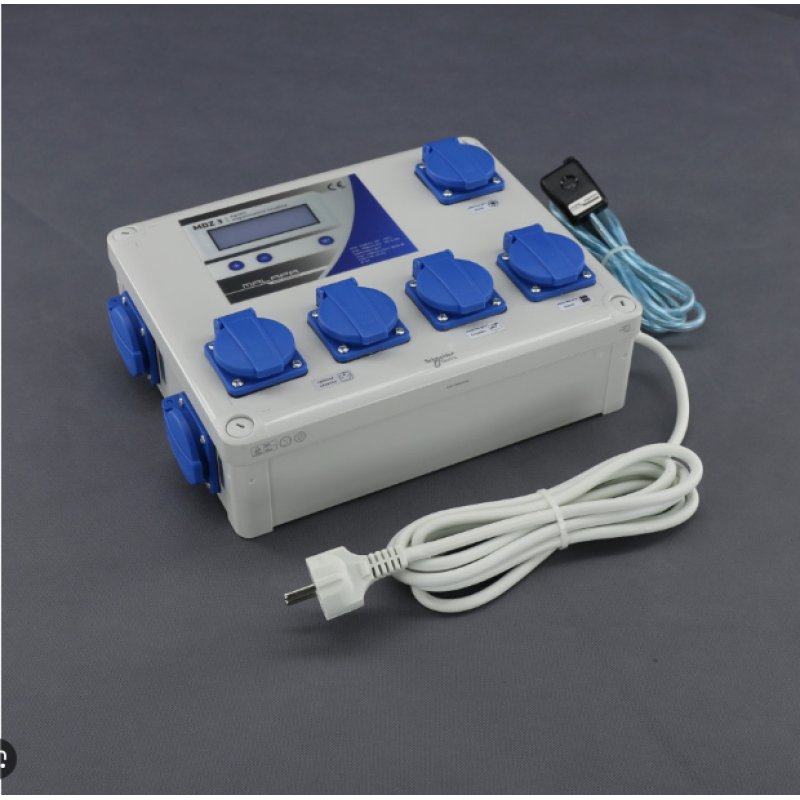

Malapa MDZ3 cyfrowa programowalna rozdzielnica

Naścienna elektroniczna rozdzielnica z serii MDZ jest przeznaczona do kompleksowego rozwiązania – zasilania, załączania, regulacji, sterowania ogrzewaniem zarówno dla obciążenia indukcyjnego, jak i rezystancyjnego. To urządzenie załącza i wyłącza gniazdo za pomocą bezgłośnych przekaźników mocy zaprojektowanych dla mocy załączanych przez daną rozdzielnicę. Główna rozdzielnica zawiera gniazdo do ogrzewania sterowane termostatem z ustawieniem temperatury na dzień i innej na noc.

Kolejne gniazdo sterowane termostatem wraz z higrostatem i regulacją jest przeznaczone do wyciągu/ nawiewu powietrza, oczywiście z ustawieniem na dzień i innym na noc, pozwala ustawić inne obroty wentylatora przy ustawionej temperaturze i inne po przekroczeniu ustawionej wartości. Do zasilania oświetlenia dostępne są 2 gniazda załączane zegarami sterującymi, każde można obciążyć 1x 1200W (2x 600W).

Gniazda załączane mają obwód ochronny na wypadek przerwy w dostawie energii elektrycznej, załączą się dopiero po 10 minutach od przerwy, lampy wyładowcze w międzyczasie ostygną i ich rozruch jest łatwiejszy. Jedno gniazdo sterowane wyłącznikiem czasowym dla pomp, zaprogramujesz czas na podlewanie i inny na przerwę, częstotliwość podlewania może być inna w dzień i w nocy. Do zasilania pozostałych urządzeń rozdzielnica ma zintegrowane jedno gniazdo niezałączane, które jest pod stałym napięciem. Termostaty i higrostaty mają regulowaną histerezę.

Przejrzysty 4-wierszowy wyświetlacz LCD informuje Cię jednocześnie o temperaturze, czasie i stanie wyjść (gniazd). Procesor stale monitoruje wejścia, wyjścia, połączenie z czujnikiem i w razie potrzeby sygnalizuje błąd optycznie, a dodatkowo akustycznie. Kopia zapasowa ustawień. Temperaturę mierzy dokładny i niezawodny cyfrowy czujnik DALLAS, informacje przekazuje przez przedłużacz kablowy o długości 1,5 metra. Natychmiastowa instalacja: do podłączenia do sieci elektrycznej służy przewód z wtyczką o długości 5 metrów, a do podłączenia urządzeń służą gniazda. Urządzenie można zamocować na ścianie za pomocą uchwytów wiszących (w zestawie). Długotrwała i bezawaryjna praca nawet w ekstremalnych warunkach, over design.

Zastosowanie:

Zastosowanie znajdzie np. przy sterowaniu, regularnym włączaniu pomp, termostacie do ogrzewania, oświetleniu lub doświetlaniu szklarni, ogrodów botanicznych, terrariów, hodowli zwierząt.

Rozmieszczenie gniazd:

- 2x gniazdo załączane sterowane zegarami do oświetlenia (każde gniazdo maks. 1x 1200W lub 2x 600W), z ochroną przed przerwą w dostawie prądu (10 minut)

- 2x gniazdo niezałączane pod stałym napięciem

- 1x gniazdo do pompy (wyłącznik czasowy) do podlewania - 2 programy na dzień/ noc, różnie ustawiany czas załączenia/ wyłączenia, (maks. 2600W)

- 1x gniazdo do ogrzewania - termostat, 2 programy na dzień/ noc, regulowana histereza (maks. 2600W)

- 1x gniazdo do wentylatora (wyciąg/ nawiew) - higrostat/ termostat z regulacją (ze sprzężeniem zwrotnym) minimalne/ maksymalne obroty 0% do 100%, 2 programy na dzień/ noc, regulowana histereza (maks. 900W)

warianty głównych rozdzielnic MDZ: MDZ1 - podstawowa MDZ2 - dodatkowo cyfrowy wyłącznik czasowy do regularnego sterowania pompami do podlewania, 2 programy na dzień/ noc MDZ3 - dodatkowo cyfrowy wyłącznik czasowy do regularnego sterowania pompami do podlewania, 2 programy na dzień/ noc + kombinowany higrostat/ termostat z regulacją dla wentylatora, rozszerzenie o dodatkowe rozdzielnice MZP:

Każda główna cyfrowa programowalna rozdzielnica potrafi sterować dodatkowymi rozdzielnicami MZP1, MZP2, MZP3. Dodatkowe rozdzielnice różnią się od siebie liczbą gniazd i podłączeniem do sieci. Jedna główna rozdzielnica potrafi sterować do 20 rozdzielnicami pomocniczymi, zalety: ustawienia są pamiętane także po przerwie w dostawie energii elektrycznej, szybkie zmiany ustawień i dokładny pomiar wszystkich wielkości, znikomy pobór mocy, ciągła temperatura bez wahań, przyjemny klimat, mniejsze obciążenie mechaniczne/ cieplne elementów mechanicznych, wysoki stopień ochrony urządzenia, komunikacja z czujnikiem odbywa się na bezpiecznym napięciu.

Urządzenie, które nie pracuje, nie zużywa też żadnej energii elektrycznej, instalacja: czujnik na kablu może mierzyć temperaturę w innym pomieszczeniu lub w przewodzie wentylacyjnym niż to, w którym znajduje się urządzenie. W pomieszczeniu zalecamy umieścić czujnik ok. 1,5 m nad ziemią w miejscu z dobrą cyrkulacją powietrza, czujnika nie umieszczać w pobliżu promienników ciepła, histereza: różnica temperatury lub wilgotności albo bezwładność, przy której urządzenie załącza się i wyłącza. Obniżanie wilgotności - np. jeśli histereza wynosi 1%RH, wymagana wilgotność 20%RH, higrostat wyłączy się przy 21%RH i ponownie załączy przy 20%RH. Nawilżanie - np. jeśli histereza wynosi 1%RH, wymagana wilgotność 20%RH, higrostat wyłączy się przy 19%RH i ponownie załączy przy 20%RH. Ogrzewanie - np. jeśli histereza wynosi 1°C, wymagana temperatura 20°C, termostat wyłączy się przy 21°C i ponownie załączy przy 20°C. Chłodzenie - np. jeśli histereza wynosi 1°C, wymagana temperatura 20°C, termostat wyłączy się przy 19°C i ponownie załączy przy 20°C.

Na Twoje życzenie dostarczymy także inne warianty

Dane techniczne cyfrowej rozdzielnicy MDZ3:

zasilanie - 230V AC 50Hz

maksymalne obciążenie - rezystancyjne 3600W (16A)

2x gniazdo załączane - łącznie 2x 1200W lub 4x 600W obciążenia indukcyjnego (każde gniazdo maks. 1x 1200W lub 2x 600W), obwód ochronny do ochrony lamp wyładowczych (10 minut)

2x gniazda niezałączane pod stałym napięciem

1x gniazdo do pompy (wyłącznik czasowy) - 2 programy na dzień/ noc, różnie ustawiany czas załączenia/ wyłączenia od 1 sekundy do 24 godzin, maksymalnie 2600W 1x gniazdo do ogrzewania - termostat, 2 programy dzień/ noc, maksymalnie 2600W 1x gniazdo do wentylatora (wyciąg/ nawiew) - termostat + higrostat z regulacją (ze sprzężeniem zwrotnym) minimalne/ maksymalne obroty 0% do 100%, 2 programy na dzień/ noc, maksymalnie 900W

czujnik temperatury - cyfrowy kalibrowany - od producenta DALLAS

długość czujnika - 1,5 metra

wielkość czujnika - 50mm x 36mm x 15mm

wyświetlacz LCD - 4 wiersze przycisk sterujący - 3x (+ - SET) zakres temperatury/ wilgotności - 0° do 100°C, 0% do 100%RH temperatura/ wilgotność robocza czujnika 0° do 80°C, 0% do 100%RH (bez kondensacji) histereza temperatury/ wilgotności - 1° do 10°C, 1% do 10%RH tolerancja temperatury/ wilgotności +-0,25°C, +-3%RH tolerancja czasu +-2 minuty/ miesiąc podtrzymanie zegara - akumulator 100 godzin

podtrzymanie danych - 35 lat

wyjście do rozdzielnicy dodatkowej - tak

zabezpieczenie - termiczne (gniazda załączane)

menu elektroniczne - czeskie (na życzenie niemieckie, angielskie, hiszpańskie)

przewód zasilający z wtyczką - 3 metry

montaż - ściana (uchwyty)

waga całkowita - 2320g

wymiary - długość 225, szerokość 180, wysokość 100mm temperatura pracy -20° do 70°C

wilgotność robocza - 0% do 90%RH (bez kondensacji)

temperatura przechowywania - 0° do 45°C

stopień ochrony - IP44

obudowa - ABS RoHS
